信息詳情

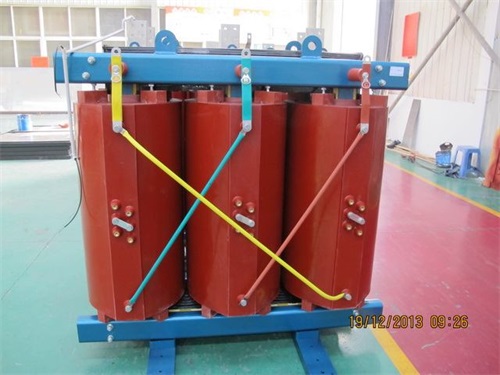

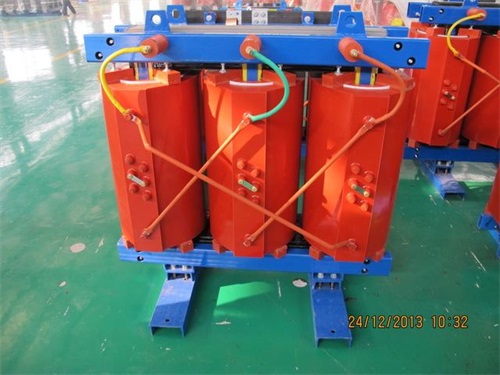

SCB11-125KVA/10KV/0.4KV干式變壓器
作者：變壓器廠 日期：2020-07-05 人氣：146819
(1)防火隔墻高度宜高于變壓器油枕頂端0.3m，寬度大于儲油坑兩側各0.6m.防火隔墻高度與寬度，應考慮變壓器火災時對周圍建筑物損壞的影響。
(2)防火隔墻與變壓器散熱器外緣之間必須有不少于1m的散熱空間。
(3)防火隔墻應達到國家一級耐火等級。
1.范規劃，重視線圈制作的軸向壓緊技能
制作廠家在規劃時，除要思考變壓器下降損耗，進步絕緣水平外，還要思考到進步變壓器的機械強度和抗短路毛病才能。在制作技能方面，因?yàn)樵S多變壓器都采用了絕緣壓板，且高低壓線圈共用一個壓板，這種構造請求要有很高的制作技能水平，應對墊塊進行密化處理，在線圈加工好后還要對單個線圈進行恒壓干燥,并丈量出線圈緊縮后的高度;同一壓板的各個線圈經過上述技能處理后，再調整到同一高度，并在總裝時用油壓裝置對線圈施加規定的壓力，終究到達規劃和技能請求的高度。在總裝配中，除了要注意高壓線圈的壓緊情況外，還要特別注意低壓線圈壓緊情況的控制。因?yàn)閺较蛄Φ男Ч话闶箖?nèi)線圈向鐵心方向揉捏，故應加強內線圈與鐵心柱間的支持，可經過添加撐條數目并采納厚一些的紙筒作線圈骨架等辦法來進步線圈的徑向動安穩功能。
2.對變壓器進行短路實驗，以防患于未然
大型變壓器的運轉牢靠性，首要取決于其構造和制作技能水平，其次是在運轉過程中對設備進行各種實驗，及時把握設備的工況。要了解變壓器的機械安穩性，可經過接受短路實驗，關于其薄弱環節加以改進，以確保對變壓器構造強度規劃時做到心中有數。
3.運用牢靠的繼電維護與主動重合閘體系
體系中的短路事端是大家極力防止而又不能肯定防止的事端，特別是10KV線路因誤操作、小動物進入、外力以及用戶職責等要素致使短路事端的也許性極大。因而關于已投入運轉的變壓器，首要應裝備牢靠的供維護體系運用的直流電 源，并確保維護動作的正確性。聯系現在運轉中變壓器杭外部短路強度較差的情況，關于體系短路跳閘后的主動重合或強行投運，應看到其晦氣的要素，不然有時會加重變壓器的損壞程度，乃至失掉重新修正的也許?，F(xiàn)在已有些運轉部門根 據短路毛病是否能瞬時主動消除的概率，對近區架空線(如2km以內)或電纜線路撤銷運用重合間，或許恰當延伸合間間隔時間以削減因重合閘不成而帶來的損害，并且應盡量對短路跳閘的變壓器進行實驗查看。在運轉中應對遭受短路電流沖擊的變壓器進行記錄，并核算短路電流的倍數。
4.積極展開變壓器繞組的變形測驗確診
一般變壓器在遭受短路毛病電流沖擊后，繞組將發作部分變形，即使沒有當即損壞，也有也許留下嚴峻的毛病危險。首要，絕緣間隔將發作改動，固體絕緣 遭到損傷，致使部分放電發作。當遇到雷電過電壓效果時便有也許發作匝間、餅間擊穿，致使突發性絕緣事端，乃至在正常運轉電壓下，因部分放電的長時間效果 也也許引起絕緣擊穿事端。其次，繞組機械功能下降，當再次遭受短路事端時，將接受不住巨大的電動力效果而發作損壞事端。因?yàn)樽儔浩骼@組變形測驗儀價格昂貴，且對人員的本質請求高，在生產運轉中不易遍及展開。因而，在實踐工作中，根據變壓器繞組電容改變量來判斷繞組是否變形的辦法，能夠作為頻率響應法的有益彌補。尤其在頻率響應法不具備條件的情況下，能夠經過橫向、縱向比照堆集的實測電容量，及時把握變壓器繞組的工作情況，以便下降事端發作的概率，確保電網安全安穩的運轉。
