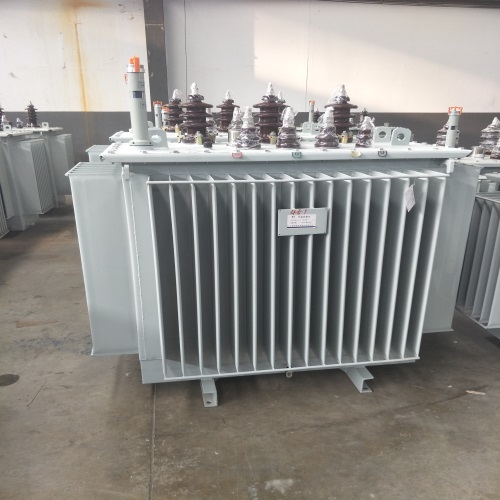

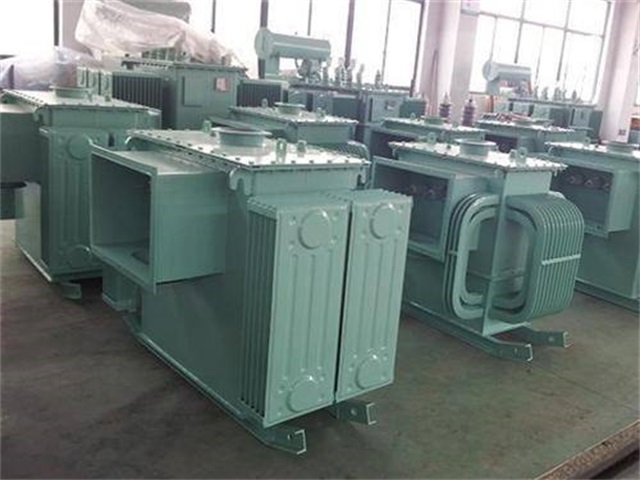

非晶合金地埋變壓器

非晶合金地埋變壓器是集高效節能、空間優化與環境融合于一體的新型配電設備，采用非晶合金鐵芯與全密封地埋式結構，廣泛應用于城市景觀道路、商業街區及對地面空間要求嚴苛的場景。以下是其技術特性與應用要點的系統解析：

一、核心技術創新

1. 非晶合金鐵芯技術

• 材料優勢：鐵損（空載損耗）較硅鋼片降低70%-80%（如S15型非晶變壓器空載損耗≤0.12W/kg，S13型硅鋼變壓器為0.35W/kg）。
• 磁性能：飽和磁感應強度Bs=1.56T，矯頑力Hc≤4A/m，適用于低負載率場景（如夜間路燈供電）。

2. 地埋式結構設計

• 防護等級：IP68（完全防塵、可長期浸水），滿足地下3米埋設要求。
• 散熱系統：
  • 導熱介質：填充G級絕緣導熱硅膠，導熱系數≥2.5W/(m·K)；
  • 散熱通道：底部進風、頂部排風設計，配合地面通風井（截面積≥0.5m2）。

3. 防腐與密封

• 外殼材質：304不銹鋼（厚度≥3mm）或SMC復合材料（耐鹽霧720h無腐蝕）。
• 密封工藝：激光焊接+雙組份環氧樹脂灌封，泄漏率≤1×10??Pa·m3/s。

二、安裝與運維要點

1. 基礎施工

• 基坑要求：
  • 尺寸：比變壓器外廓每邊大0.5m，深度=埋設深度+0.3m（排水層）；
  • 基底處理：鋪設10cm厚C20混凝土墊層，預埋接地極（∠50×5鍍鋅角鋼，長2.5m）。
• 通風設計：
  • 通風井間距≤15m，井口安裝防鼠網（孔徑≤10mm）；
  • 夏季極端工況下，油箱表面溫度≤65℃（環境溫度40℃時）。

2. 電氣連接

• 電纜敷設：
  • 高壓電纜：采用HYJQ41-F型防水電纜，彎曲半徑≥15D（D為電纜外徑）；
  • 低壓出線：預置4-8路低壓套管，配防水接線端子（IP68）。
• 接地系統：
  • 本體接地與電纜鎧裝接地分開設置，接地電阻≤1Ω；
  • 零序電流互感器安裝于電纜溝內，距變壓器本體≥5m。

3. 智能監測

• 在線監測單元：
  • 溫度傳感器：PT100鉑電阻，監測鐵芯、繞組及油溫（油浸式）；
  • 液位傳感器：電容式，報警閾值距箱頂50mm；
  • 通訊協議：支持Modbus-TCP或IEC 61850，數據上傳間隔≤5分鐘。

三、性能對比與選型建議

選型建議：

• 優先場景：年負載率≤30%的配電網（如商業區夜間用電）、景觀道路照明；
• 容量匹配：?jiǎn)闻_(tái)容量建議≤800kVA（散熱與成本平衡點）；
• 能效認證：選擇通過一級能效（GB 20052-2020）及IP68認證產品。

四、典型應用案例

1. 杭州西湖景區配電改造

• 項目背景：替代原歐式箱變，釋放60%綠地空間；
• 技術方案：6臺SBH15-M-630/10非晶地埋變，配智能除濕裝置；
• 效益：年節電量3.2萬kWh，噪音降低至42dB，景觀融合度100%。

2. 雄安新區地下綜合管廊

• 項目特點：埋深4.5m，集成環境監測系統；
• 創新點：采用氮?dú)馓畛浞辣O(shè)計，滿足C4防腐等級；
• 運行數據：負載率18%，綜合能效98.7%，故障率0.3%。

五、維護與壽命管理

1. 定期檢測

• 頻次：每半年一次（高溫高濕地區加密至每季度）；
• 項目：
  • 絕緣電阻測試（高壓-地≥1000MΩ）；
  • 接地電阻測試（≤1Ω）；
  • 通風井積塵清理（壓力水沖洗，水流速≤6m/s）。

2. 壽命終止預警

• 關鍵指標：
  • 空載損耗增加率≥15%；
  • 鐵芯接地電流＞100mA；
  • 絕緣油酸值＞0.3mgKOH/g。

提示：非晶合金地埋變壓器需結合地理信息系統（GIS）建立數字化臺賬，實現全生命周期管理。對于沿海高鹽霧地區，建議每3年進行一次外殼防腐層檢測（厚度≥150μm）。如需特定項目（如地鐵隧道、數據中心）的定制化方案，可提供環境參數進一步設計。
