非晶合金干式變壓器特點安裝

　　非晶合金干式變壓器是結合非晶合金低損耗鐵芯與干式無油結構的高效配電設備，其核心優勢集中在節能、環保與安全上，安裝則需兼顧設備特性與現場環境要求。以下從核心特點和安裝要點兩方面詳細說明：

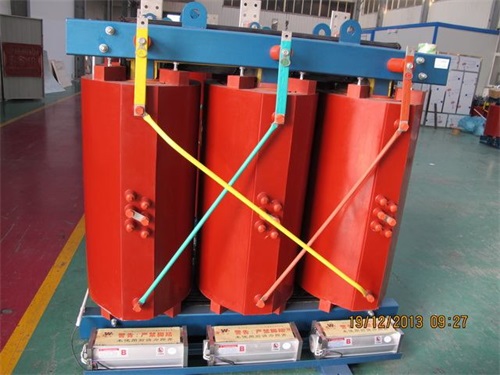

　　一、非晶合金干式變壓器核心特點

　　非晶合金干式變壓器的特點源于“非晶合金鐵芯”與“干式結構”的雙重優勢，相比傳統硅鋼片干式變壓器或油浸式變壓器，主要差異如下：　

　　二、非晶合金干式變壓器安裝要點

　　非晶合金干式變壓器的安裝需重點關注鐵芯保護(非晶合金鐵芯脆、易破損)、散熱保障(干式依賴空氣散熱)與安全規范，具體步驟分為“前期準備安裝實施后期檢查”三階段：

　　1. 安裝前期準備

　　(1)場地要求

　　環境條件：

　　配電房需干燥(相對濕度≤85%，無凝露)、通風良好(自然通風或強制排風，確保空氣流速≥0.5m/s)，遠離粉塵、腐蝕性氣體(如酸堿霧)、強磁場干擾源(如大型電機);

　　環境溫度控制在20℃~40℃(超出需加裝空調或加熱器)。

　　承重與基礎：

　　基礎需采用混凝土澆筑，承重能力≥設備總重量的1.2倍(參考設備銘牌，同容量非晶合金干式變壓器重量約為油浸式的60%，如1000kVA約1.52噸);

　　基礎平整度誤差≤2mm/m(用水平儀校準，避免設備傾斜導致鐵芯受力不均)。

　　(2)設備檢查

　　外觀檢查：到貨后檢查鐵芯、繞組無碰撞變形(非晶合金鐵芯碎片會導致磁路異常)，環氧樹脂繞組無開裂、脫層，附件(高低壓套管、溫控器、冷卻風扇、銘牌)齊全無損。

　　技術文件核對：確認產品合格證、出廠試驗報告(含空載損耗、絕緣電阻數據)與設計圖紙一致，重點核對額定電壓、容量、聯結組別(如Dyn11)。

　　工具與輔料準備：備好吊裝設備(如叉車、吊車，吊點需對應設備本體吊耳，禁止吊鐵芯)、絕緣扳手(避免接線時劃傷絕緣層)、絕緣電阻表(2500V級，測繞組絕緣)、水平儀、力矩扳手(確保接線端子力矩符合規范，如銅端子M12螺栓力矩為30N·m)。

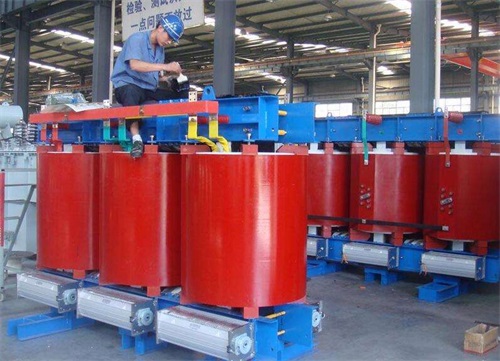

　　2. 核心安裝步驟

　　(1)設備就位(關鍵：保護鐵芯)

　　吊裝時需使用設備自帶的專用吊耳(非晶合金鐵芯無吊點，直接吊鐵芯會導致碎片脫落)，吊裝繩索需墊軟布，避免劃傷繞組絕緣;

　　就位時緩慢下放，用水平儀調整設備水平(優先調高壓側，再調低壓側)，平整度誤差≤1mm/m;

　　設備與基礎固定：采用膨脹螺栓(規格匹配基礎預埋孔，如M16×80)，螺栓緊固后加防松螺母，避免運行振動導致松動。

　　(2)附件安裝

　　高低壓套管安裝：套管與繞組出線端子連接時，需清理端子表面氧化層(用細砂紙打磨)，涂抹導電膏(降低接觸電阻)，用力矩扳手按廠家規定力矩緊固(過度用力會壓裂環氧樹脂繞組);

　　冷卻系統安裝：若為強迫風冷(AF)，冷卻風扇需固定在設備散熱風道兩側，風扇電源線接入溫控器輸出端(確保溫度達到閾值時自動啟動，如100℃啟動、80℃停止);

　　溫控器安裝：溫控器探頭需插入繞組預埋的溫度傳感器孔(深度符合廠家要求，通常≥50mm)，避免探頭懸空導致測溫不準;溫控器固定在設備側面或配電房墻壁，便于觀察，且遠離熱源(如接觸器)。

　　(3)接線與接地(安全核心)

　　高低壓側接線：電纜或母線與套管端子連接時，需預留“熱脹冷縮余量”(避免運行時電纜拉力拽動套管)，接線相位需與系統一致(如高壓A、B、C對應低壓a、b、c);

　　接地系統：

　　本體接地：設備外殼、鐵芯(需單獨引出接地端子)、夾件分別用≥25mm2銅纜接至接地網，接地電阻≤4Ω;

　　防雷接地：若配電房有防雷要求，變壓器高壓側需加裝避雷器，避雷器接地端與接地網可靠連接(避免雷擊時反擊設備)。

　　3. 安裝后檢查與試驗

　　安裝完成后需通過“外觀檢查+電氣試驗”確認設備合格，方可通電：

　　外觀檢查：接線端子無松動、接地線纜無纏繞、冷卻風扇轉動靈活(手動試轉無卡頓)、溫控器顯示正常(無故障代碼)。

　　電氣試驗(必做項目)：

　　1. 絕緣電阻測量：用2500V絕緣電阻表測高壓對低壓、高壓對地、低壓對地的絕緣電阻，常溫下應≥1000MΩ(濕度大時可適當降低，但需≥500MΩ);

　　2. 直流電阻測量：用直流電阻測試儀測各相繞組直流電阻，同相直流電阻誤差≤2%，相間誤差≤4%(非晶合金鐵芯無磁滯影響，測試數據更穩定);

　　3. 空載試驗：通電空載運行1小時，監測空載電流(應≤額定電流的8%)、空載損耗(與出廠報告偏差≤10%)，同時檢查噪音、溫控器響應(模擬升溫，風扇應自動啟停)。

　　三、安裝注意事項

　　1. 鐵芯保護禁忌：非晶合金鐵芯嚴禁碰撞、敲擊(碎片脫落會導致局部磁密過高，引發過熱)，安裝時禁止用金屬工具直接接觸鐵芯。

　　2. 安全操作：安裝全程需停電(高壓側掛“禁止合閘”警示牌)，作業人員穿絕緣鞋、戴絕緣手套，避免繞組絕緣被尖銳物體劃傷。

　　3. 后期防護：若配電房粉塵較多，需在設備周圍加裝可拆卸防塵網(定期清理，避免堵塞散熱風道);潮濕環境需加裝除濕機，防止繞組受潮發霉。

　　綜上，非晶合金干式變壓器的核心價值是“節能+安全”，安裝需圍繞“保護鐵芯、保障散熱、可靠接地”展開，同時嚴格遵循GB 50148《電氣裝置安裝工程 電力變壓器、油浸電抗器、互感器施工及驗收規范》與廠家技術手冊，確保設備長期穩定運行。
