干式變壓器與油浸變壓器的優缺點

　　干式變壓器與油浸式電力變壓器的重要差別及優缺點

　　變壓器的建設在電力工程建設中可以說非常重要的一環。其中，大家經常聽到是指干式變壓器(簡稱干變)和油浸式電力變壓器(簡稱油變)。那么電力工程建設中干式變壓器和油浸式電力變壓器的重要差別是什么?它們優勢與劣勢是什么?

　　油浸式電力變壓器和干式變壓器最大的區別就是“油”。因為油是液態并具有流通性，因此油浸電力變壓器必須有機殼。外殼內部是變壓器油。油浸在變壓器的線圈中。從外面看不見變壓器的線圈。干式變壓器沒有無油機殼。可以直接看到變壓器的線圈;還有一個特點是油浸式電力變壓器上面有油枕，變壓器油是儲存在里面的，但是現在新的油浸式變壓器也沒有油枕了。

　　它們是電源變壓器，磁路會有鐵心制作電源的繞阻。最大的區別在于“油性”和“偏干”。換句話說，二者的冷卻介質不同。前者應用變壓器油(當然還有其他油如β油)做為制冷和絕緣介質，后者應用氣體或其它氣體如SF6做為冷卻介質。換油便是會由鐵心和繞阻組成的人體放進放滿變壓器油的油箱中。干躁一般用環氧樹脂將磁芯和繞阻包起來。還有一種如今應用非封裝類型。繞阻用獨特絕緣紙預浸，以避免繞阻或鐵心返潮。

　　為了方便排熱，也是為了內部絕緣油流的便捷，在油浸式電力變壓器外界設計了一個散熱器，就像一個散熱器一樣。干式變壓器沒有這個散熱器，熱量由變壓器線圈下方的風扇制冷。

　　油浸式電力變壓器一般安裝在室內或室外單獨變壓器中，用以防火。干式變壓器肯定安裝在室內，一般安裝于配電間。

　　在產量和容積層面，目前的干電壓等級僅為35kV。其容積比換油小，約2500kVA。并且，因為干式變壓器的加工工藝比同電壓等級和容量油式變壓器更復雜、成本更高，因此油式變壓器在油量層面依然較多。但由于干變環保、阻燃、耐沖擊等特點，常用于室內等高規定供配電場地，如酒店、辦公樓、多層建筑等。

　　可見，干式變壓器和油式變壓器各有優缺點。油式變壓器成本低，維護方便，但易燃易爆。干式變壓器因為阻燃性好，可以安裝在負荷的核心，以減少電壓損失和功率損失。可是，干式變壓器價格昂貴，體積大，防潮防污，噪音大。

　　接下來，我們把前面提到的差別總結為下列七點：

　　1、外型

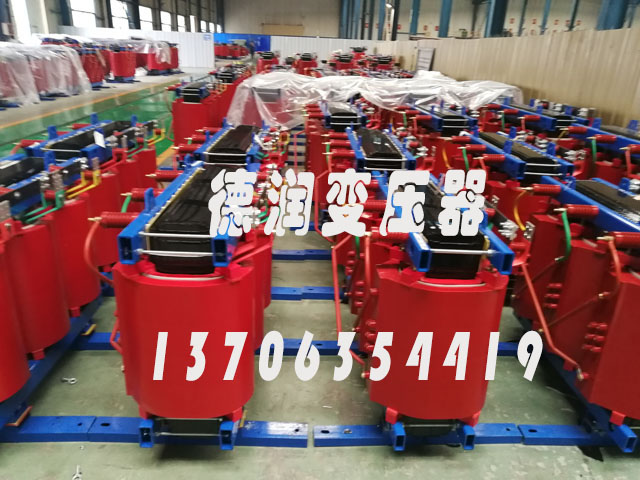

　　這倆外型是不同的。干式變壓器可以直接看到鐵心和線圈，而油浸式電力變壓器只看到了變壓器外殼;

　　2、不同的導線方式

　　干式變壓器多采用硅膠套管，油浸電力變壓器多采用瓷套管;

　　3、不同的容量和電壓

　　干式變壓器一般適用于配電，容積大都在2000kVA下列，電壓在10kV以下的，部分可達到35kV電壓等級;而油浸式電力變壓器可以達到全部規定的容量，電壓等級也可以達到所有的電壓;我國在建的特高壓1000kV線路，必須采用油浸式電力變壓器。

　　4、絕緣和排熱不同

　　干式變壓器一般采用樹脂絕緣，借助自然風冷，大空間風機制冷;而油浸式電力變壓器選用絕緣油進行絕緣，變壓器內部線圈由變壓器內部絕緣油循環利用開展排熱。

　　5、適用場地

　　干式變壓器多用于規定“防火、防爆”的地方，一般大型建筑和多層建筑宜應用;油浸式電力變壓器多用于室外“事故”后因涌油或滲油而挖出“事故油池”的地方。

　　6、承載力不同

　　一般干式變壓器需在短路容量下運作，而油浸式電力變壓器具有較強的過載能力。

　　7、不同成本

　　一樣容量變壓器，干式變壓器的采購成本遠高于油浸式電力變壓器。
