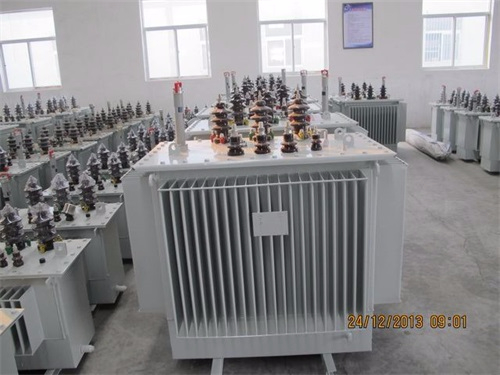

了解油浸式變壓器互感電壓

　　油浸式變壓器同名端規定施感電流流進線圈的端子和在另一個線圈中的互感電壓的正極性端子稱為兩耦合線圈的同名端，且用星號或小黑點將它們標記出來。如果電流進入一個線圈的同名端,則在第二個線圈的同名端處,互感電壓的參考極性為正,或者如果電流從一個線圈的同名端流出,則在第二個線圈的同名端處,互感電壓的參考極性為負。

　　油浸式變壓器引線分類及要求：電力油浸式變壓器的引線有圓銅線、銅排和軟銅線。引線直徑為12mm以下時用圓銅線。引線的截面在80～100㎜?時采用銅排。軟銅線適用于復雜的引線，廣泛用在大中型電力油浸式變壓器上。

　　引線與線圈導線的聯結以及引線相互之間的聯結，多用銅焊。細小的導線亦用熔焊。鋁線圈與銅引線的聯結用氬弧焊。引線與套管，引線與分接開關的聯結，有用螺栓作成可拆卸的，或者用壓接法把軟引線與聯結端頭作成為固定的。

　　在原邊取一組繞組，同時在副邊也取一組繞組.分別取兩組繞組的任意一端短接在一起。用LCR數字電橋測試兩組繞組另外一端的電感值，如電感值大于單獨測試兩組繞組的電感值之和，則測試的兩端為異名端，反之為同名端。
