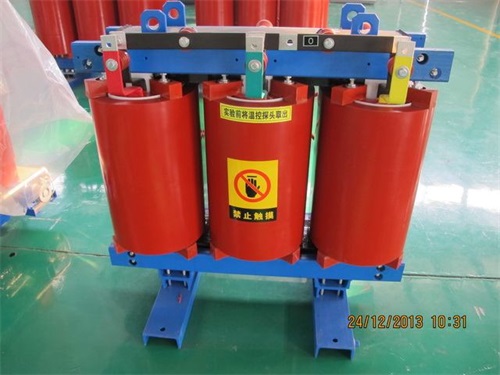

SCB10干式變壓器生產廠家

作者：變壓器廠日期：2020-09-26 人氣：1215

　　干式變壓器的溫升規劃是干式電力變壓器規劃中一項重要而雜亂的技術問題。這首要是因為干式變壓器的故障大部分都是由溫度反常而直接或直接引起的。內部溫度過高時,可能將會形成絕緣老化而影響其使用壽命,更嚴峻將可能會引起惡性爆破。

　　因而,對干式變壓器的溫度場進行剖析核算具有重要的意義。針對現在干式變壓器溫度場的研討,本課題選用仿真和實驗相結合的辦法,對干式變壓器的溫度場進行剖析,首要介紹了干式變壓器內部熱源的發生及散熱的方法,結合傳熱學和流體力學的常識,對變壓器各部分數值剖析供給理論核算方程。其次,依據變壓器的實踐結構參數,繪制二維數值仿真剖析模型圖,確定內熱源和邊界條件,并對所樹立的模型進行合理的網格劃分。

　　本文是依據變壓器現場實踐運行狀況使用Fluent流體力學軟件對此流-固耦合場進行了剖析核算。在自然換熱的條件下,剖析高、低壓繞組和鐵心的溫度場散布,以及它們分別在縱向和橫向的溫度改變趨勢,并找出內部熱門的方位;剖析了熱門溫升對絕緣形成的損傷,并提出了改進溫升的幾點措施。

　　再次,對SCB10系列的變壓器進行了現場實驗,將仿真結果與實驗結果進行對比,將結論應用于溫升的規劃。終對干式變壓器的溫度場歸納剖析,得出了氣道個數的改變對溫升的影響,經過實驗對干式變壓器的溫升核算公式進行了系數校正,使干式變壓器的溫升規劃進一步滿意工程的需要。

　　本課題是以常用的SCB10-1250/10的10kV級的環氧樹脂澆注的干式變壓器為例,經過仿真原理、控制方程,使用有限元剖析軟件對變壓器內部溫度場進行仿真剖析和溫升核算?，F場實驗選用SCB10系列的變壓器作為實驗變壓器。

　　現在大多數干式變壓器都選用H級絕緣資料，故一般說干式變壓器的溫度應在180℃以下。

　　當選用A級絕緣資料時，其極限工作溫度在105℃時，高溫升應小于60K;

　　當選用E級絕緣資料時，其極限工作溫度在120℃時，高溫升應小于75K;

　　當選用B級絕緣資料時，其極限工作溫度在130℃時，高溫升應小于80K;

　　當選用F級絕緣資料時，其極限工作溫度在155℃時，高溫升應小于100K;

　　當選用H級絕緣資料時，其極限工作溫度在180℃時，高溫升應小于125K;

　　當選用C級絕緣資料時，其極限工作溫度在220℃時，高溫升應小于150K。

　　2、鐵芯、金屬部件和與其相鄰的資料，在任何狀況下，不會出現使鐵芯本身、其他部件或與其相鄰的資料受到危害的溫度。
