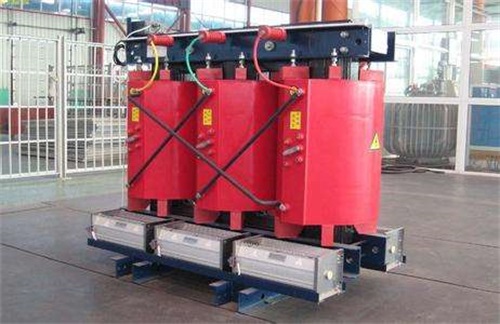

非晶合金干式變壓器
作者：變壓器廠 日期：2020-06-28 人氣：1242
干式變壓器的種類有很多種，非晶合金干式變壓器是其中的一種低損耗、高能效的電力變壓器。非晶合金鐵芯配電變壓器的大優點是，空載損耗值特低，在進行產品生產制作的時候我們還須遵循以下三點要求：
(1)由于非晶合金材料的飽和磁密較低，在產品設計時，額定磁通密度不宜選得太高，通常選取1.3～1.35T磁通密度便可獲得較好的空載損耗值。
(2)非晶合金材料的單片厚僅為0.03mm，所以其疊片系數也只能達到82%～86%。
(3)為了使用戶能獲得免維護或少維護的好處，現把非晶合金配電變壓器的產品，都設計成全密封式結構。
利用導磁性能突出的非晶合金，來用作制造變壓器的鐵芯材料，終能獲得很低的損耗值。但它具有許多特性，在設計和制造中是必須保證和考慮的。主要體體現以下幾個方面：
(1)非晶合金片材料的硬度很高，用常規工具是難以剪切的，所以設計時應考慮減少剪切量。
(2)非晶合金單片厚度極薄，材料表面也不是很平坦，則鐵芯填充系數較低。
(3)非晶合金對機械應力非常敏感。結構設計時，必須避免采用以鐵芯作為主承重結構件的傳統設計方案。
(4)為了獲得優良的低損耗特性，非晶合金鐵芯片必須進行退火處理。
(5)從電氣性能上。為了減少鐵芯片的剪切量，整臺產品的鐵芯由四個單獨的鐵心框并列組成，并且每相繞組是套在磁路獨立的兩框上。每個框內的磁通除基波磁通外，還有三次諧波磁通的存在，一個繞組中的兩個卷鐵芯框內，其三次諧波磁通正好在相位上相反，數值上相等，因此，每一組繞組內的三次諧波磁通向量和為零。如一次側是D接法，有三次諧波電流的回路，當在感應出的二次側電壓波形上，就不會有三次諧波電壓的分量。
之上內容是關于非晶合金干式變壓器的結構性能特點介紹，根據上面分析，三相非晶合金配電變壓器合理的結構為：鐵芯，繞組，油箱。我們在進行操作使用的時候要注意相關的維護和保養工作。
(2)非晶合金材料的單片厚僅為0.03mm，所以其疊片系數也只能達到82%～86%。
(3)為了使用戶能獲得免維護或少維護的好處，現把非晶合金配電變壓器的產品，都設計成全密封式結構。
利用導磁性能突出的非晶合金，來用作制造變壓器的鐵芯材料，終能獲得很低的損耗值。但它具有許多特性，在設計和制造中是必須保證和考慮的。主要體體現以下幾個方面：
(1)非晶合金片材料的硬度很高，用常規工具是難以剪切的，所以設計時應考慮減少剪切量。
(2)非晶合金單片厚度極薄，材料表面也不是很平坦，則鐵芯填充系數較低。
(3)非晶合金對機械應力非常敏感。結構設計時，必須避免采用以鐵芯作為主承重結構件的傳統設計方案。
(4)為了獲得優良的低損耗特性，非晶合金鐵芯片必須進行退火處理。
(5)從電氣性能上。為了減少鐵芯片的剪切量，整臺產品的鐵芯由四個單獨的鐵心框并列組成，并且每相繞組是套在磁路獨立的兩框上。每個框內的磁通除基波磁通外，還有三次諧波磁通的存在，一個繞組中的兩個卷鐵芯框內，其三次諧波磁通正好在相位上相反，數值上相等，因此，每一組繞組內的三次諧波磁通向量和為零。如一次側是D接法，有三次諧波電流的回路，當在感應出的二次側電壓波形上，就不會有三次諧波電壓的分量。
之上內容是關于非晶合金干式變壓器的結構性能特點介紹，根據上面分析，三相非晶合金配電變壓器合理的結構為：鐵芯，繞組，油箱。我們在進行操作使用的時候要注意相關的維護和保養工作。
