干式變壓器尺寸型號

　　干式變壓器尺寸型號詳解

　　一、型號命名規則

　　干式變壓器型號通常由字母和數字組合構成，各部分含義如下：

　　繞組耦合方式

　　不標注：常規設計

　　O：自耦變壓器

　　相數

　　D：?jiǎn)蜗?

　　S：三相

　　繞組外絕緣介質

　　不標注：變壓器油絕緣

　　G：空氣絕緣

　　C：成型固體澆注式(環氧樹脂)

　　CR：包繞式

　　R：難燃液體絕緣

　　冷卻裝置種類

　　不標注：自然循環冷卻

　　F：風冷卻器

　　S：水冷卻器

　　油循環方式

　　不標注：自然循環

　　P：強迫油循環

　　繞組數

　　不標注：雙繞組

　　S：三繞組

　　F：雙分裂繞組

　　調壓方式

　　不標注：無勵磁調壓

　　Z：有載調壓

　　線圈導線材質

　　不標注：銅導線

　　B：銅箔繞組

　　L：鋁導線

　　LB：鋁箔繞組

　　鐵心材質

　　不標注：電工鋼片

　　H：非晶合金

　　示例：

　　SCB10-1000KVA/10KV/0.4KV

　　S：三相

　　C：環氧樹脂澆注絕緣

　　B：銅箔繞組

　　10：設計序號

　　1000KVA：額定容量

　　10KV/0.4KV：高低壓側額定電壓

　　二、主流型號分類

　　按絕緣介質

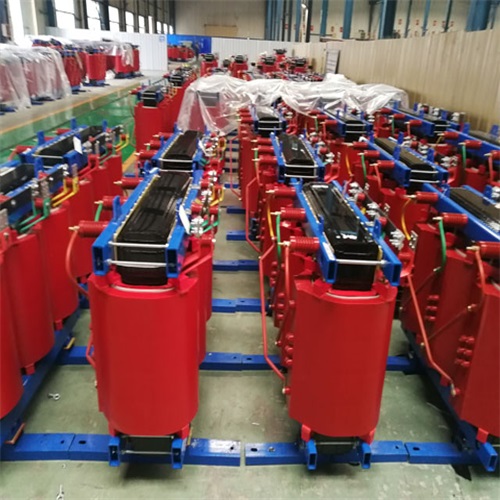

　　SCB系列：環氧樹脂澆注干式變壓器，絕緣材料為環氧樹脂，密封性好，適用于防潮、防塵要求高的場景。

　　SGB系列：H級絕緣非包封干式變壓器，絕緣材料為諾麥克紙杜邦漆，耐溫等級高，適用于高溫環境。

　　按鐵芯材質

　　硅鋼片鐵芯：SCB、SGB系列，傳統材質，成本較低。

　　非晶合金鐵芯：SCBH、SGBH系列，空載損耗低，節能效果顯著，適用于對能效要求高的場景。

　　按節能序列

　　SCB9/SCB10/SCB11/SCB13：硅鋼片鐵芯干式變壓器，能效逐步提升。

　　SCBH15/SGBH15：非晶合金鐵芯干式變壓器，一級能效產品，空載損耗較傳統型號降低70%-80%。

　　三、典型尺寸參數

　　以下為常見容量干式變壓器的本體及外殼尺寸(單位：mm)：
