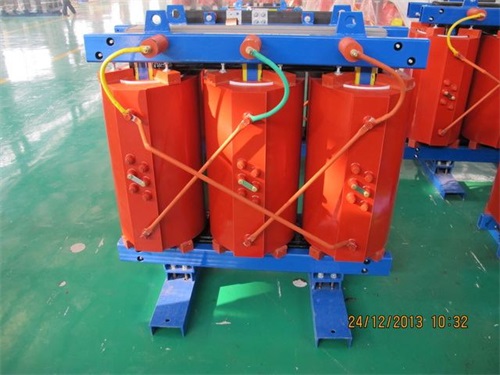

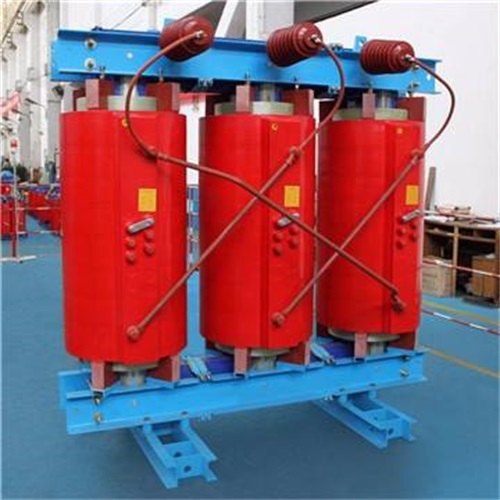

SCB12-3150KVA/10KV/0.4KV干式變壓器
作者：變壓器廠 日期：2020-07-04 人氣：145749
干式變壓器溫控器在運行時可能會出現未超溫報警(或超過報警溫度不報警)，未超溫跳閘(或超過跳閘溫度不跳閘)等現象。
此時需要在干式變壓器停止運行后察看溫控器的設定溫度值是否準確，測溫元件是否準確放置。如不準確則將溫控器的設定值重新調整，將溫控器的測溫元件重新放置。如遇其他情況請與公司客戶服務部聯系解決。
A
工作狀態指示燈。“不亮”定點顯示某相溫度值;“綠色”巡檢顯示狀態; “紅色”大值顯示狀態;“橙色”設定顯示狀態
B
故障輸出指示燈時為“紅色”;機房風機啟動或鐵芯超溫報警時為“綠色”;兩者都有效時為“橙色”
D
風機啟動復合指示燈。“綠色”為風機自動啟動;“紅色”為風機手動啟動; 兩者都有效時為“橙色”
E
超溫報警、超溫跳閘指示燈，超溫報警為“橙色”;超溫跳閘為“紅色”。
G
測量相序及提示符顯示器
H
測量值及參數顯示器。
I
SET (設置鍵)用于查詢、更改、存儲參數。溫控器在正常測量工作狀態下，按SET鍵，進入參數設定狀態，G顯示狀態提示符,
H顯示參數提示符和設定的參數值，A型溫控器的“巡回”和“大”兩個指
示燈同時亮。B、C型溫控器的指示燈A將為“橙色”。按SET鍵，可進入下一步狀態(操作步驟見下表)。
J
▲ UP (增加鍵)
在設定狀態中，按一次▲鍵，顯示的參數值增1，按住該鍵不放，可進行快速增數。正常工作狀態下按▲鍵可切換風機處于手動控制狀態或自動控制狀態。
K
▼ DOWN(減少鍵)
在設定狀態中，按一次▼鍵，顯示的參數值減1，按住該鍵不放，可進行快速減數。正常工作狀態下按▼鍵可切換溫控器處于大值顯示或各相巡回顯示狀態。
L
STOP(定點顯示鍵)在巡檢狀態下按此鍵一次巡檢狀態將被取消，顯示值停留當前檢測相，5分鐘后將自動返回巡檢狀態。當報警音響時，按此鍵一次，報警音將被關閉，如故障未解除5分鐘后將恢復報
警音。
M
RST(復位鍵)可將溫控器無條件復位，系統將重新啟動
六、顯示狀態
6.1溫控器自檢與工作狀態顯示
溫控器上電自檢→顯示 A-PCH→B-PCH→C-PCH
