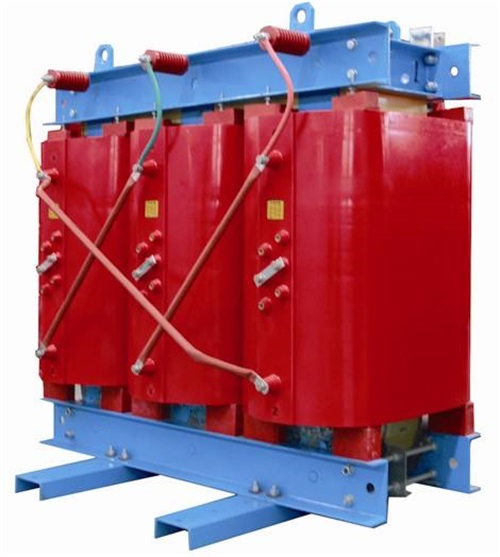

SCB11-125KVA/10KV/0.4KV干式變壓器

作者：變壓器廠日期：2020-07-04 人氣：147908

　　干式變壓器外殼分為戶內變壓器外殼和戶外變壓器外殼，主要用于干式變壓器現場的安全防護。防護等級分為：IP20，IP21，IP23，IP30，IP31，IP33等多種規格。

　　變壓器外殼防護等級分類說明代碼說明

　　IP20可防止直徑大于12.5mm的球形異物進入，為帶電部分提供安全屏障;

　　IP21具備IP20性能，同時可防止垂直水滴進入;

　　IP23具備IP20性能，同時可防止與垂直線成60°角范圍內的淋水進入;

　　IP30可防止直徑大于2.5mm的球形異物進入;

　　IP31具備IP30性能，同時可防止垂直水滴進入;

　　IP33具備IP30性能，同時可防止與垂直線成60°角范圍內的淋水進入;

　　IP40可防止直徑大于1mm的線狀物體進入，具有防塵效果

　　干式變壓器外殼的安裝方法，包括如下步驟：

　　S1：安裝底板，將帶有加強筋的底板使用膨脹螺栓固定在水泥地面;

　　S2：向凹槽內部安裝制冷片，使得制冷片散熱面向凹槽外側，向第一開口槽底端安裝第二排風扇;

　　S3：卡接干式變壓器，將干式變壓器兩邊的吊環用線繩固定住，使得干式變壓器整體被吊起，將干式變壓器底座下方的滑槽對準底板上方的滑塊，使得干式變壓器卡接到底板上方;

　　S4：固定底座，將干式變壓器在滑塊上方移動至合適的位置后，使用固定螺栓螺紋連接至第一安裝孔和第二安裝孔內部，固定底座與滑塊;

　　S5：同時啟動制熱片、第一排風扇和第二排風扇，各機械運轉，抽出干式變壓器外殼內部的熱氣，降低殼體內部溫度。

　　干式變壓器外殼的特點

　　1.干式變壓器外殼支撐板上開有通風口，干式變壓器外殼通風口內部設有過濾網。

　　2.干式變壓器外殼滑槽底部開有第一安裝孔，干式變壓器外殼滑塊頂部開有第二安裝孔，干式變壓器外殼第一安裝孔與第二安裝孔孔徑相同，干式變壓器外殼第一安裝孔與第二安裝孔內部安裝有固定螺栓。

　　3.干式變壓器外殼兩側上方均設有進風孔。

　　4.干式變壓器外殼滑塊與滑槽的數量均為兩組，所述滑塊之間固定連接有加強筋。

　　5.干式變壓器外殼支架上方兩側均安裝有吊環。

　　6.干式變壓器外殼底板上設有膨脹螺栓。

　　7.干式變壓器外殼上方安裝有擋雨罩。
