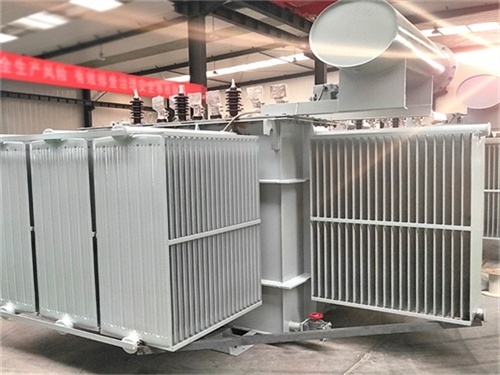

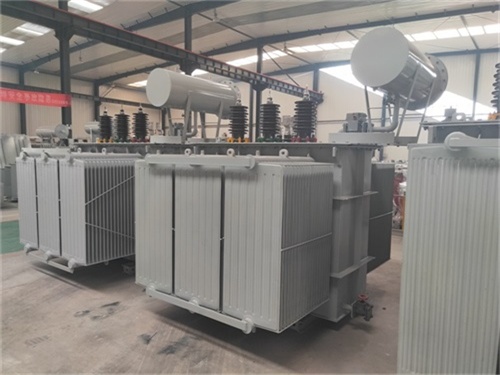

8000KVA油浸式變壓器

　　8000KVA油浸式變壓器綜合解析

　　一、核心參數與性能指標

　　基礎參數

　　額定容量：8000KVA，適用于大型工業園區、變電站、發電廠等場景，可滿足高負載電力需求。

　　電壓等級：常見配置為35kV/10.5kV或35kV/0.4kV，支持高壓輸電與低壓配電的電壓變換。

　　冷卻方式：多為油浸自冷(ONAN)或油浸風冷(ONAF)，通過變壓器油循環散熱，確保長期穩定運行。

　　短路阻抗：通常為7%-8%，限制短路電流，保護設備安全。

　　聯結組別：如Yd11或Dyn11，適應不同電網的相位和接地需求。

　　能效與損耗

　　空載損耗：較傳統型號(如S9)降低10%-15%，主要因采用優質硅鋼片和優化設計。

　　負載損耗：降低5%-10%，通過優化繞組結構和降低電阻實現。

　　能效等級：符合GB20052-2020二級能效標準，長期運行可顯著節省電費(如某工業區年省電費超百萬元)。

　　調壓方式

　　無載調壓：需停電調整電壓，適用于電壓穩定的場景，成本較低。

　　有載調壓(如SZ11/SZ20系列)：可在帶負荷時調整電壓，適應電壓波動大的線路(如農村電網、偏遠地區)，操作便捷且效率高。

　　二、結構設計與材料特性

　　油箱與散熱系統

　　油箱：采用鋼板焊接而成，內部充滿變壓器油，設計考慮散熱和密封性，防止油泄漏。

　　油枕：圓柱形器皿，裝于油箱機蓋上端，用于調節油位，防止油膨脹或收縮導致溢出。

　　散熱器：通過油循環將熱量散發至空氣中，確保變壓器溫度在安全范圍內。

　　鐵心與繞組

　　鐵心：采用優質硅鋼片疊壓而成，具有較低的磁滯損耗和渦流損耗，設計考慮磁通流通方向與硅鋼片晶粒取向一致，提升效率。

　　繞組：高壓繞組用優質聚氨酯漆包圓銅線繞制，低壓繞組用電纜紙包線繞制，設計考慮絕緣結構和散熱性能，防止過熱。

　　絕緣與防護

　　絕緣性能：變壓器油作為絕緣介質，有效隔離高壓繞組和低壓繞組之間的電場，防止電擊和火災事故。

　　防護等級：通常為IP20(防塵)或IP23(防潮)，適應戶外惡劣環境(如高溫、高濕、多塵)。

　　三、典型應用場景

　　電力系統

　　適用于大型變電站、發電廠等場所，穩定可靠地將電能從高電壓傳輸到低電壓，確保電網的可靠供電。

　　案例：某省級電網采用SZ20-8000KVA/35KV有載調壓變壓器，電壓波動從±15%降至±5%，供電質量顯著提升。

　　工業領域

　　滿足工廠、礦山、化工廠等場所對電能的需求，支持大功率設備運行(如電弧爐、壓縮機)。

　　案例：某鋼鐵廠采用8000KVA油浸式變壓器，為軋機交-交變頻調速電機供電，年節電量超500萬度。

　　城市建設

　　應用于大型商業綜合體、賓館、醫院等場所，為城市發展提供可靠的電力支持。

　　案例：某三甲醫院采用全密封型8000KVA變壓器，運行10年無故障，保障手術室等關鍵負載用電安全。

　　四、維護與保養指南

　　日常檢查

　　油位與油色：確保油位在油標1/4-3/4處，油色清澈無雜質。

　　溫度監測：頂層油溫不得高于85℃，溫升不宜經常超過65℃。

　　聲音異常：正常運行時發出均勻嗡嗡聲，若出現雜音可能為內部故障。

　　定期維護

　　清洗油箱：每年清洗油箱、更換濾網，防止雜質進入。

　　絕緣測試：每3年使用2500V搖表測量絕緣電阻，確?！?00MΩ。

　　接地檢查：確保接地電阻≤4Ω，地線無腐蝕。

　　故障處理

　　漏油：檢查密封膠墊是否老化，緊固螺栓是否松動。

　　油質劣化：運行8-10年后需換油，并烘干器身、更換密封件。

　　過載運行：短期過載能力需符合設計標準(如SZ20系列可承受120%額定負載1小時)。

　　五、市場選型建議

　　容量匹配

　　根據負載需求選擇，避免“大馬拉小車”(過載運行效率低)或“小馬拉大車”(過載損壞設備)。

　　建議：負載率控制在70%-85%之間，兼顧效率與安全性。

　　能效等級

　　優先選擇二級及以上能效產品(如SZ20系列)，長期運行更節能。

　　對比：二級能效變壓器較三級能效年節電量約5%-8%。

　　調壓方式

　　電壓波動大的場景選擇有載調壓型(如SZ11/SZ20)，電壓穩定的場景選擇無載調壓型(如S13)。

　　品牌與售后

　　選擇知名品牌(如特變電工、保變電氣、西門子等)，確保產品質量和售后服務。

　　注意：定制化產品需明確技術參數和交付周期。
