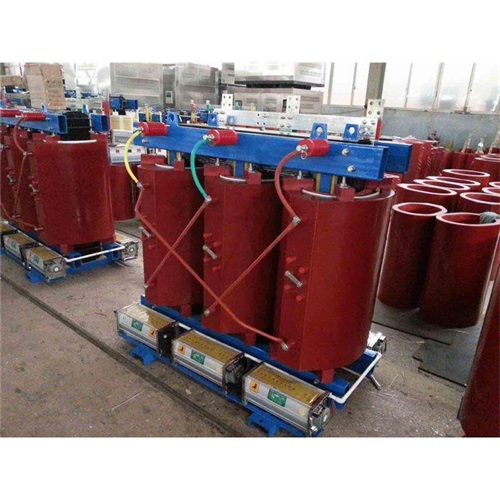

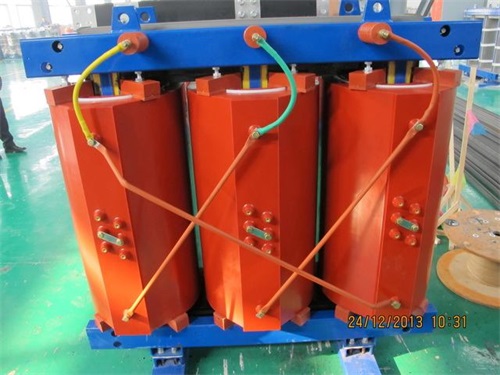

SCB13-125KVA/10KV/0.4KV干式變壓器
作者：變壓器廠 日期：2020-11-17 人氣：108982
干式變壓器的阻抗電壓是干式變壓器重要的一個性能，也是一個重要的指標，對于干式變壓器的阻抗電壓要不斷地進行去了解它的作用和計算的方式，它對于調整電路中的電壓和電流的穩定都是起到了積極地作用。
阻抗電壓：是指在二次側直接別時，在一次側施加額定頻率的低電壓，當二次側流過額定電流時，一次側的加壓值，通用百分數形式表示，如Uz%。由此定義可推導得出短路電壓的百分數等于短路阻抗的百分數，所以短路電壓一般稱為阻抗電壓。那這個阻抗電壓是怎么出來的，比如，上圖中的630kVA的變壓器，這個4%怎么計算，有什么用?
將變壓器二次側短路，在一次側逐漸施加電壓，當二次繞阻通過額定電流時，一次繞阻施加的電壓Uz與額定電壓Un之比的百分數，即：Uz%=Uz/Un×。
比如上面的變壓器，以630kVA為例子，額定電流In=630÷1.732÷0.41=887.17A，
那么他的阻抗電壓就是把低壓側短路，然后在高壓側施加電壓，當?shù)蛪簜?cè)達到887.17A時，一次繞組施加的電壓Uz與額定電壓Un的比值。帶入公式
4%=Uz/10，所以，Uz=0.04*10=0.4kV=400V, 故Uz=400V，而6%的為600V。
將變壓器二次側短路，在一次側逐漸施加電壓，當二次繞阻通過額定電流時，一次繞阻施加的電壓Uz與額定電壓Un之比的百分數，即：Uz%=Uz/Un×。
比如上面的變壓器，以630kVA為例子，額定電流In=630÷1.732÷0.41=887.17A，
那么他的阻抗電壓就是把低壓側短路，然后在高壓側施加電壓，當?shù)蛪簜?cè)達到887.17A時，一次繞組施加的電壓Uz與額定電壓Un的比值。帶入公式
4%=Uz/10，所以，Uz=0.04*10=0.4kV=400V, 故Uz=400V，而6%的為600V。
