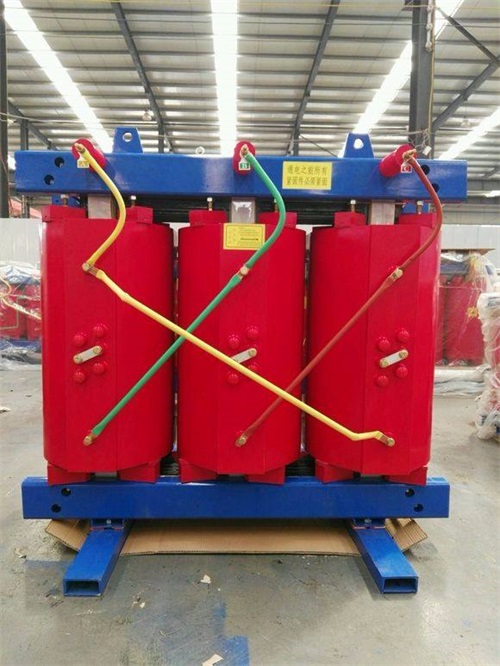

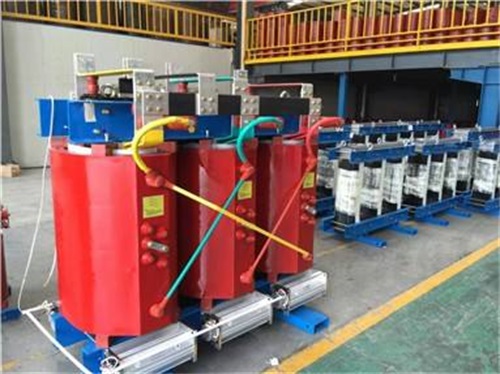

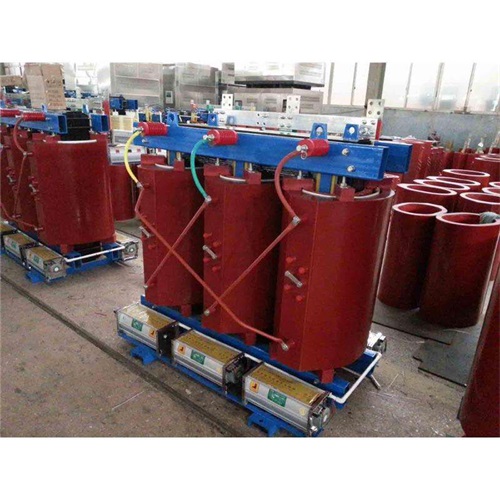

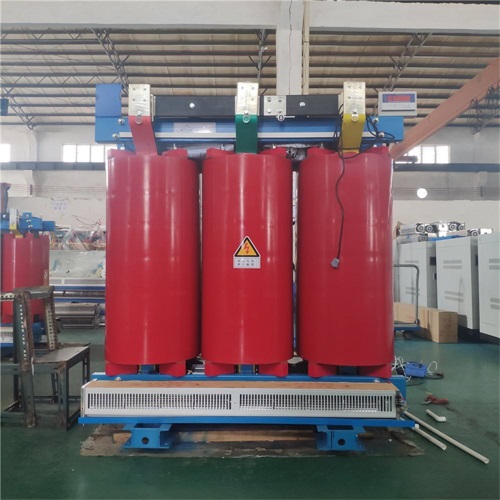

SCB10-500KVA/10KV/0.4KV干式變壓器

作者：變壓器廠日期：2020-11-16 人氣：106359

　　SCB10干式變壓器因沒有油，也就沒有火災、爆炸、污染等問題，故電氣規范、規程等均不要求干式變壓器置于單獨房間內。特別是新的系列，損耗和噪聲降到了新的水平，更為變壓器與低壓屏置于同一配電室內創造了條件。

　　SCB10干式變壓器結構特點:

　　1.鐵芯采用優質冷軋晶粒取向硅鋼片,鐵芯硅鋼片采用45度全斜接縫,使磁通沿著硅鋼片接縫方向通過.

　　2.繞組、有以下幾種:

　　(1)纏繞式

　　(2)環氧樹脂加石英砂填充澆注

　　(3)玻璃纖維增強環氧樹脂澆注(即薄絕緣結構)

　　(4)多股玻璃絲浸漬環氧樹脂纏繞式：(一般多采用3,因為它能有效的防止澆注的樹脂開裂,提高了設備的可靠性)

　　3.高壓繞組：一般采用多層圓筒式或多層分段式結構

　　4.低壓繞組：一般采用層式或箔式結構

　　SCB10干式變壓器形式:

　　1.開啟式.是一種常用的形式,其器身與大氣直接接觸,適應于比較干燥而潔凈的室內,(環境溫度20度時,相對濕度不應超過85%), 一般有空氣自冷和風冷兩種冷卻方式.

　　2.封閉式.器身處在封閉的外殼內,與大氣不直接接觸.(由于密封.散熱條件差.主要用于礦用它屬于是防爆型的)

　　3.澆注式.用環氧樹脂或其它樹脂澆注作為主絕緣,它結構簡單.體積小.適用于較小容量的變壓器.
